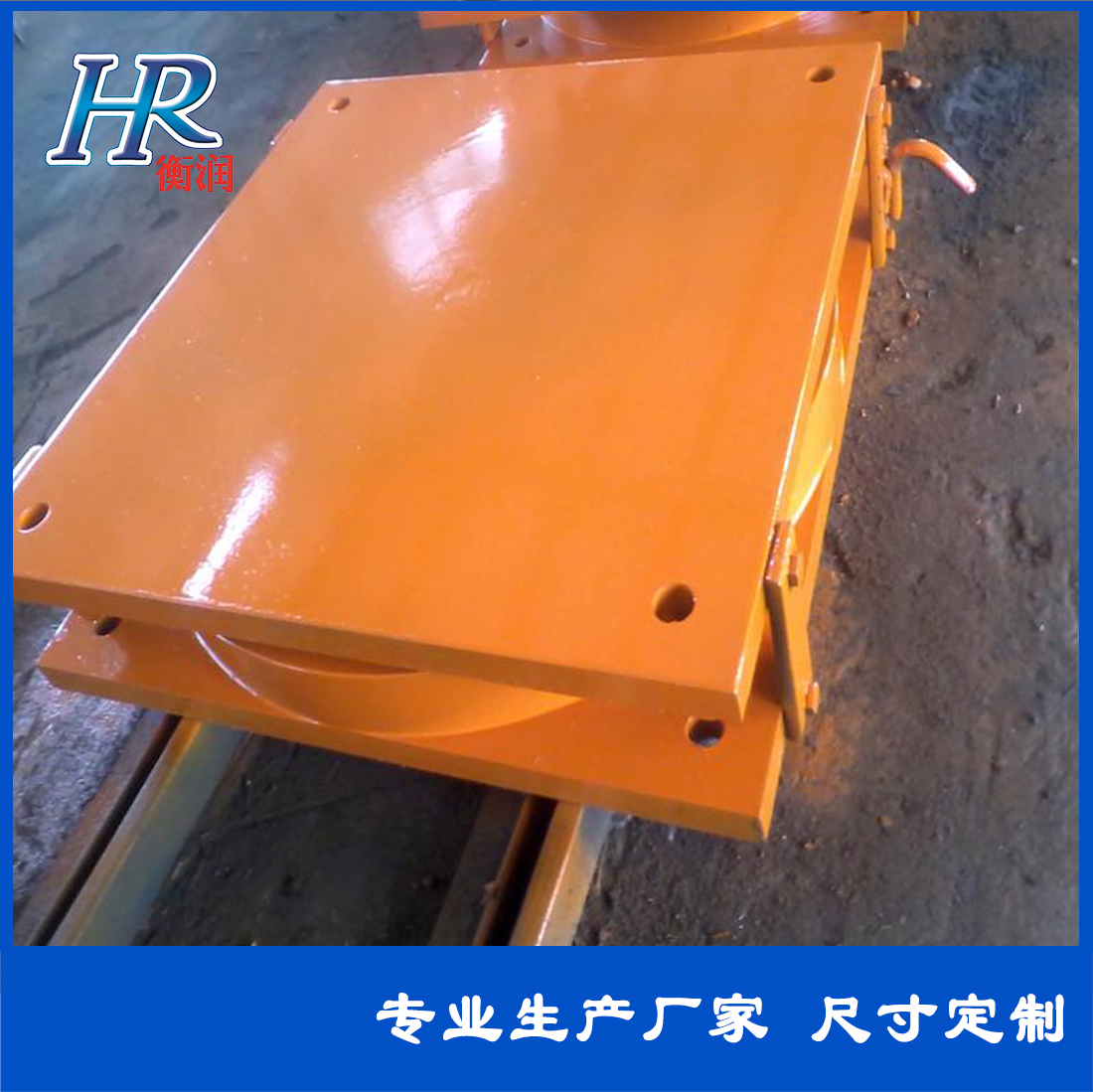

GPZ（2009）盆式橡膠支座

    GPZ（2009）盆式橡膠支座性能與特點

    GPZ（2009）型盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座，它具有承載能力大、水平位移量大、轉動靈活等特點，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大跨徑橋梁使用的較理想的支座。本系列支座目前承載力為31個級別，承載力0.4MN-60MN，能滿足國內大型橋梁建造的需要。

    GPZ（2009）型盆式橡膠支座是根據JT391-2019標準設計而成，其支座基本與GPZ（Ⅱ）型盆式橡膠支座相仿。

 GPZ（2009）盆式橡膠支座主要技術指標

    1.豎向承載力

    GPZ（2009）型盆式橡膠支座豎向承載力（即支座反力，單位MN）分33級，即0.4、0.5、0.6、0.8、         1、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、 30、 32.5、35、37.5、40、45、50、55 和60。

    在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的2%，盆環上口徑向變形不大于盆環外徑       的0.5%，支座殘余變形不超過總變形量的5%。

    2.水平承載力

    本標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力       的10%。減震型支座水平承載力不小于支座豎向承載力的20%。

    3.轉角

    支座轉動角度不小于0.02rad。

4. 摩阻系數

    加5201硅脂潤滑后，常溫型活動支座設計摩阻系數最小取0.03。

    加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數最小取0.06。
